Аппаратно- программный комплекс promSCADA

Gallery image 1403

Аппаратно-программный комплекс promSCADA предназначен для эффективной организации оперативного диспетчерского управления подстанцией в нормальных, аварийных/послеаварийных режимах и диспетчерского управления процессами эксплуатации оборудования на подстанции и прилегающих электрических сетях. Мы предлагаем полный спектр решений и услуг от поставки аппаратно-программного комплекса для создания отдельных систем (АСУТП, РЗА, ССПИ) до выполнения комплексных проектов “под ключ”. Заказчику предоставляется возможность выбора технического решения для каждого конкретного проекта в зависимости от характеристик объекта и его функциональных требований, а также предоставляются консультации по проектированию и внедрению системы, в том числе и на действующих объектах.

Основные функции системы рromSCADA:

  • сбор и обработка аналоговой и дискретной информации о режиме работы подстанции;
  • контроль текущего режима и состояния главной схемы подстанции с АРМ диспетчера;
  • автоматическое управление и регулирование (свободно программируемая логика в контроллерах рromSCADA системы)
  • автоматизированное управление оборудованием подстанции;
  • регистрация аварийных событий;
  • ведение архивов и предоставление отчетов;
  • программно-аппаратные оперативные блокировки;
  • мониторинг состояния и эксплуатация основного технологического оборудования;
  • автоматизация вспомогательных технологических процессов;
  • ведение и синхронизация времени;
  • технический учет электроэнергии;

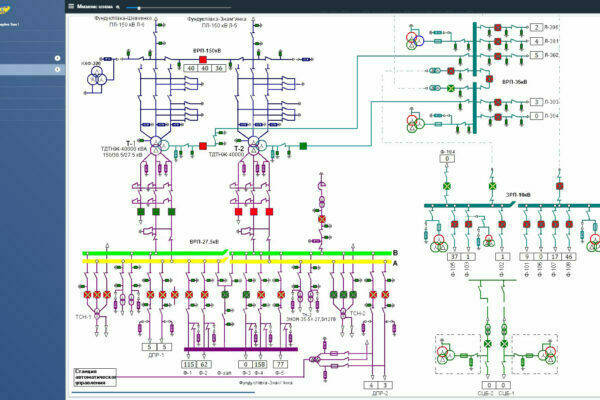

  • векторная графика, масштабирование, прокрутка, автоматическое изменение уровня детализации схемы;
  • установка на мнемосхемах предупредительных и запрещающих сообщений;
  • контроль состояния (мониторинг) устройств РЗА;
  • автоматическое считывание осциллограмм с устройства РЗА;
  • отображение и обработка параметров срабатывания РЗА (токов срабатывания, результатов просмотра местных событий);
  • обеспечение информационной и общей безопасности.

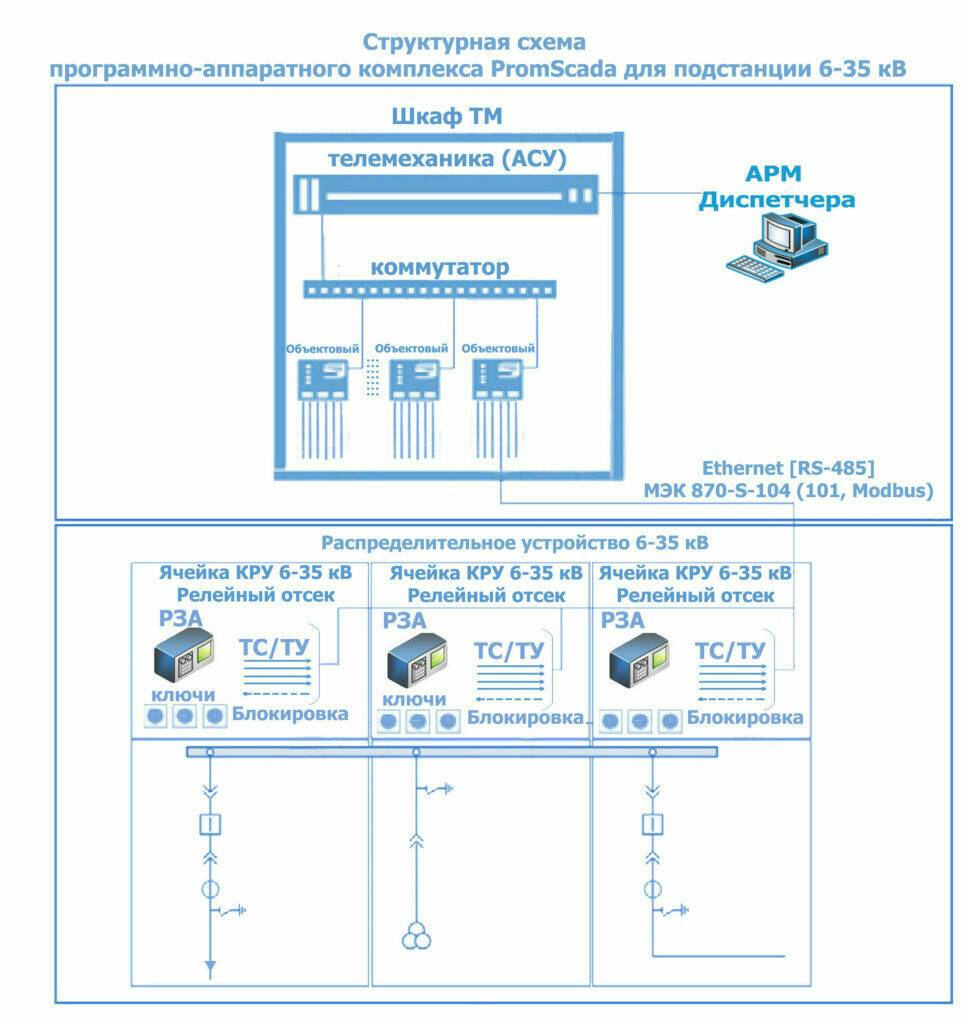

Архитектура программно-аппаратного комплекса рromSCADA

    Архитектура системы состоит из двух частей:
  • 1. Контроллер объектовый, который непосредственно производит сбор данных с устройств РЗА и другого коммутационного оборудования на подстанции по существующим протоколам связи Modbus RTU/TCP, МЭК 60870-5-101, МЭК 60870-5-104, OPC и передает данные на следующий уровень - контроллер АСУ.
  • 2. Контроллер АСУ, который берет на себя выполнение основных задач АСУ:
    • ведет опрос контроллеров объектовый, сбор, обработку и сохранение данных;
    • работает с базой данных;
    • передает данные на верхний уровень по различным протоколам (МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850, OPC).

Основные преимущества данной системы:

  • возможность работы по единому протоколу передачи данных;
  • отсутствие необходимости в дополнительных преобразователях, адаптерах, медиа- конвертерах;
  • наложение временных меток для частоты опроса на передаваемые данные непосредственно с контроллеров;
  • обработка, фильтрация данных, апертура по передаче изменений непосредственно на компьютер диспетчера, что уменьшает нагрузку на компьютер и снижает затраты на обслуживание и апгрейд ввиду отсутствия необходимости устанавливать на контроллере АСУ набор драйверов для конечного оборудования систем агрегатного уровня;
  • возможность добавления резервного хранилища к контроллеру АСУ. В этом случае выход из строя основного сервера не приводит к потере контроля или остановке производственного процесса.
Такое решение позволяет отказаться от приобретения дорогостоящей многозадачной серверной операционной системы Windows, не увеличивая затраты на оборудование (компьютер диспетчера), позволяет разделить задачи коммуникации, сохранения и обработки данных между двумя контроллерами объектовый и АСУ. На компьютере диспетчера не нужно устанавливать дополнительное программное обеспечение и увеличивать технические характеристики компьютера. Всю нагрузку на себе несет контроллер АСУ, который занимается трудоемкими и ресурсозатратными задачами. Тем самым достигается максимально возможное быстродействие в опросе устройств релейной защиты, и обработанные данные незамедлительно поступают на компьютер диспетчера.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ АППАРАТНОГО КОМПЛЕКСА рromSCADA

  • Программное обеспечение аппаратного комплекса рromSCADA работает под любой операционной системой (Microsoft Windows, Linux, Mac OS).

    Реализована поддержка следующих протоколов:

    • МЭК 60870-5-101;
    • МЭК 60870-5-103;
    • МЭК 60870-5-104;
    • МЭК 60870-6 TASE.2 (ICCP);
    • OPC;
    • MODBUS RTU;
    • MODBUS TCP;
    • ПЦ 6806;
    • ИВЧ.
    Обеспечивается возможность ведения журналов команд, проходящих через сервер, журнала ошибок и мониторинга значений сигналов. Управление ПО аппаратного комплекса PromScada осуществляется с автоматизированного рабочего места диспетчера (АРМ). Утилита АРМ Телемеханика предназначена для просмотра оперативной информации из хранилища АСУ. Предусмотрен локальный архив принимаемых данных для обеспечения непрерывности основного архива на сервере базы данных.

    Основные функции:

    • сбор и передача данных по стандартным протоколам связи;
    • хранение и отображение данных на экране АРМ оператора;
    • выдача команд управленияи реализация блокировок позаданным условиям;
    • обработка статусов переменных технологического процесса;
    • автоматическая топологическая окраска шин;
    • поддержка установки переносных заземлений;
    • поддержка ручного ввода телесигналов;
    • создание логических расчетных дискретных сигналов на основе значений телесигнализации, используя логические функции "И", "ИЛИ", "НЕ" и их возможные комбинации;
    • создание логических расчетных аналоговых сигналов на основе значений телеизмерений, используя функции "аварийный минимум", "предупредительный минимум", "предупредительный максимум", "аварийный максимум" и "не обновление значения за период времени";
    • установка на мнемосхемах сообщений по типу: аварийные, предупредительные 1, предупредительные 2,оперативное состояние;
    • ведение списков событий и тревог с гибкой фильтрацией;
    • поддержка иерархической структуры тревог (классы, группы, области);
    • спонтанное, циклическое архивирование данных, экспорт архивов в различные системы;
    • генерация отчетов в файл .pdf;
    • поддержка функций резервирования;
    • администрирование пользователей и распределение прав доступа.

    Основные преимущества:

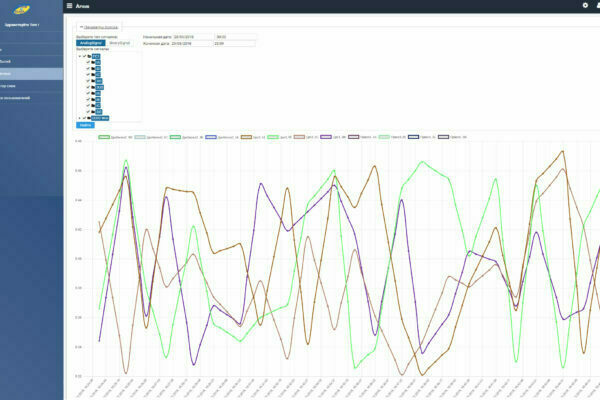

    • расширенные механизмы фильтрации событий по конкретным объектам или сигналам и датам с построением графиком;
    • удобный процесс создания и визуализации проектов с использованием графического редактора - конструктора схем. Возможность создания графических символов с использованием SVG-графики;
    • автоматическое проектирование, гибкость повторного использования шаблонов;
    • модульная структура с возможностью гибкого выбора расширения функциональности;
    • многопользовательская среда разработки;
    • легкая работа с сетью, использование современных сетевых технологий;
    • мультипроектное управление;
    • широкие возможности по визуализации и мониторингу процессов;
    • многооконная и многомониторная технология.

Основной особенностью программно-аппаратного комплекса рromSCADA, отличающей его от большинства зарубежных решений и отечественных разработок, является возможность его совместного использования с устройствами МП РЗА любых отечественных и зарубежных производителей, что обеспечивается поддержкой различных стандартных протоколов обмена и гибкой архитектурой ПТК. Во всех вариантах обеспечивается интеграция терминалов РЗА в АСУТП в полном объеме, включая сбор информации о пусках и срабатываниях, автоматическое считывание осциллограмм, управление режимами работы РЗА (оперативный ввод-вывод функций и ступеней защиты). Для просмотра и изменения уставок используется стандартное ПО от производителя.

КОНТРОЛЛЕРЫ

Компактный контроллер объектовый Контроллер объектовый - многофункциональное модульное изделие для контроля и управления электрооборудованием подстанций,электрических станций и промышленных предприятий. В зависимости от исполнения устройство может выполнять роли:
  • контроллера ячеек КРУ 35-6 кВ, обеспечивая 100-процентную наблюдаемость и управляемость ячеек;
  • измерительного преобразователя;
  • полевого УСО, предназначенного для сбора сигналов с коммутационных аппаратов и трансформаторного оборудования;
  • встраиваемого контроллера для контроля и диагностики разного рода НКУ (шкафов СОПТ, шкафов автоматизации, инженерных систем ПС);
  • модуля ввода-вывода в составе классических систем телемеханики.
Назначение и область применения, разнообразие интерфейсов связи и поддерживаемых протоколов позволяет применять устройство как при модернизации существующих систем телемеханики, так и при создании инновационных цифровых подстанций. Основная функция - сбор данных от разрозненных источников технологической информации (РЗА, РАС, системы мониторинга и диагностики силового оборудования, приборов контроля качества электроэнергии) с использованием расширенного состава стандартных промышленных протоколов.

Основные преимущества:

  • возможность интеграции в промышленные системы автоматизации по протоколу Modbus RTU/TCP;
  • непосредственное управление коммутационными аппаратами;
  • наличие разных типов интерфейсов: RS-485/RS-232 или Ethernet;
  • компактные габариты;
  • исполнение "без движущихся частей" - безвентиляторное охлаждение и отсутствие накопителей на жестких магнитных дисках, вместо которых применяются твердотельные накопители;
  • буферизация данных при сбоях каналов связи с верхним уровнем управления с последующей передачей накопленной информации;
  • широкий диапазон рабочей температуры: от -30 до +60 оС;
  • работа со стандартными протоколами МЭК 60870-5-101, МЭК 60870-5-104;
  • NTP синхронизация времени - до 1 мс;
  • длительный срок службы устройства;
  • сбор данных с устройств РЗА:
    • частота напряжения по каждой фазе;
    • действующее значение напряжения по каждой фазе;
    • действующее значение силы тока по каждой фазе;
    • угол между напряжением и током по каждой фазе (коэффициент мощности);
    • линейные напряжения UAB, UBC, UCA;
    • активная, реактивная и полная мощности по каждой фазе;
    • суммарные мощности трехфазной сети;
    • угол трехфазной нагрузки;
    • напряжения нулевой, прямой и обратной последовательности U0, U1, U2;
    • токи нулевой, прямой и обратной последовательности I0, I1, I2;
    • индикация работы (информационный обмен по портам, телесигнализация, телеуправление, контроль напряжений).
    Наименование параметра Значение
    Количество устройств для опросадо 30 устройств на один контроллер
    Интерфейсы-RS-485 (1 или 6)
    -RS-232
    -Ethernet (2)
    -4 x USB 3.0/2 x USB 2.0
    Протоколы обмена-МЭК 60870-5-101
    -МЭК 60870-5-104
    -МЭК 61850
    -Modbus RTU/TCP
    Электропитание12 В постоянного тока
    Габариты (Ш х В х Г), мм187 х 111 х 50
    Крепление корпусамонтажная панель VESA или 35-мм DIN-рельс
    Исполнение корпусапромышленное
    Схема охлажденияпассивная безвентиляторная

Компактный контроллер АСУ

  • Контроллер АСУ - высокопроизводительный универсальный контроллер,предназначенный для использования в качестве:
    • контроллера телемеханики в системах ТМ;
    • контроллера сбора общестанционных сигналов с контроллеров объектовый в составе систем АСУТП ПС;
    • контроллера присоединения или группы присоединений в составе АСУТП ПС;
    • полевого контроллера, устанавливаемого вне отапливаемых помещений, предназначенного для контроля и управления коммутационными аппаратами и трансформаторным оборудованием.
    Контроллер предназначен для решения задач автоматического и автоматизированного управления на предприятиях энергетики в системах телемеханики и АСУТП в пределах контролируемого объекта и передачи данных на верхний уровень. В зависимости от решаемой задачи при неизменной базовой аппаратной части (меняется только состав модулей ввода-вывода, модулей интерфейсов) устройства могут использоваться в качестве:
    • контроллеров присоединения (сбор данных с объекта, управление коммутационными аппаратами);
    • станционных или мастер-контроллеров (опрос подчиненных устройств, коммуникационный шлюз);
    • контролируемых пунктов (RTU - Remote Terminal Unit).

    Основные функции:

    • сбор данных от контроллеров объектовый, первичная обработка данных, включая достоверизацию собираемой информации и оперативный дорасчет параметров, например для формирования усредненных значений показателей качества электроэнергии (ПКЭ);
    • буферизация данных при сбоях каналов связи с верхним уровнем управления с последующей передачей накопленной информации;
    • создание логических расчетных дискретных сигналов на основе значений телесигнализации;
    • создание логических расчетных аналоговых сигналов на основе значений телеизмерений;
    • хранение данных в локальном архиве;
    • возможность автоматического замещения информации из одного источника данных информацией от другого источника данных при потере связи с первым (в зависимости от поставленной заказчиком задачи);
    • ретрансляция данных;
    • ведение локального архива данных;
    • диагностика состояния связи с низовыми устройствами (коммутационными устройствами).
    Наименование параметра Значение
    Аппаратная платформаInterl Core i7 (4M Cache, up to 3,00 Ghz). ОЗУ 16 ГБ
    Количество присоединенных контроллеров UCDНе ограничено
    Интерфейсы2 х Ethernet (10/100/1000BASE-T)
    Операционная системаLinux
    Диски1 x 2,5" SSD/HDD, SATA 6 Гб/с
    Mini PCI Express2 слота
    USB4 x USB 3.0,4 x USB 2.0
    SD Card1 x SD Cart Reader
    SIM1 слот
    Вес13 кг
    Электропитание12 В постоянного тока
    Габариты (Ш х В х Г),мм234 х 178 х 48
    Крепление корпусамонтажная панель VESA или 35-мм DIN-рельс
    Система охлажденияПассивная безвентиляторная
