Пристрій ПІ – Контроль та Відображення Стану Комутаційного Обладнання РП

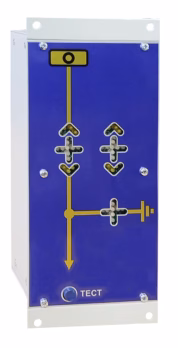

Пристрій ПІ призначений для відображення стану комутаційного обладнання комплектного розподільчого пристрою (РП) трансформаторної підстанції, розподільчого пункту 6(10)-35 кВ та інших електроустановок.
Основні функції пристрою ПІ:
- Контроль та фіксація вхідних дискретних сигналів.
- Моніторинг стану комутаційного обладнання РП.
- Прийом та відображення стану вимикачів, роз'єднувачів та заземляючих ножів.
- Виявлення аварійних режимів та їх індикація за допомогою світлодіодів.
- Передача інформації на верхній рівень управління за протоколом Modbus RTU.
- Тестування працездатності світлодіодів із передньої панелі.
- Функція самодіагностики з дією на реле справності.
Адаптація пристрою під обладнання РП:
Пристрій ПІ може контролювати та відображати стан наступного комутаційного обладнання:- Вимикачі.
- Шинні та лінійні роз'єднувачі.
- Кабельні та шинні заземляючі ножі.
- Викотні елементи комірки.
Основні характеристики пристрою ПІ:
- Номінальна напруга живлення: 220 В (постійна/змінна).
- Кількість дискретних входів: до 18, з гальванічною розв'язкою.
- Номінальна напруга для дискретних входів: 220 В (постійна/змінна).
- Кількість світлодіодів: до 85 (залежно від виконання).
- Тип контактів вихідного реле справності: перемикаючі.
- Кнопка тестування світлодіодів: на передній панелі.
- Максимальна споживана потужність: не більше 5 Вт.
- Протокол обміну: Modbus RTU.
- Інтерфейс зв'язку: RS 485.
Переваги пристрою ПІ:
- Гнучке налаштування: можливість адаптації під будь-яку схему комутаційного обладнання.
- Висока точність контролю: швидке реагування на зміни в мережі.
- Інтуїтивне управління: простота налаштування та експлуатації.
- Надійність: висока якість виконання та самодіагностика пристрою.
Застосування пристрою ПІ:

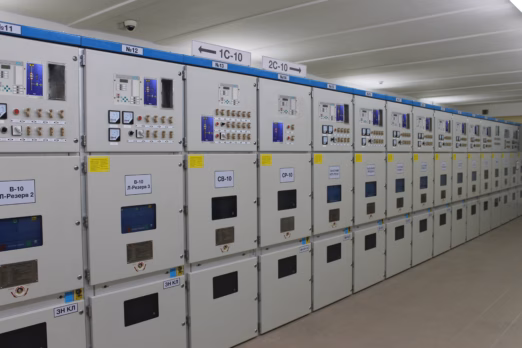

- Трансформаторні підстанції.
- Розподільчі пункти 6(10)-35 кВ.
- Електроустановки промислових підприємств.
- Контроль стану комутаційного обладнання в енергосистемах.
Виконує наступні функції
- контроль та фіксація вхідних дискретних сигналів;
- контроль стану комутаційного обладнання РП;
- приймання та відображення стану комутаційного обладнання;
- виявлення аварійних режимів роботи комутаційного обладнання та їх індикація;
- зв’язок з верхнім рівнем управління, передача інформації по протоколу обміну;
- тестування працездатності світлодіодів з передньої панелі пристрою;
- самодіагностика з дією на реле справності.
Адаптація для відображення і контролю комутаційного обладнання РП:
- вимикач, шинний роз’єднувач, лінійний роз’єднувач, кабельний заземляючий ніж, шинний заземляючий ніж, лінійний заземляючий ніж, викотний елемент комірки.
Мнемосхема для відображення стану комутаційного обладнання - одна з стандартних або по замовленню споживача згідно опитувального листа. Замовлена схема може бути виконана будь-яка виходячи з розміщення світлодіодів
Характеристики:
- номінальна напруга живлення пристрою – 220 В постійна/змінна напруга;
- кількість дискретних входів, що гальванічно розв’язані – до 18;
- номінальна напруга для дискретних входів – постійна/змінна 220В;
- кількість світлодіодів в залежності від виконання – до 85;
- тип контактів вихідного реле справності пристрою : перемикаючі;
- кнопка тестування світлодіодів та зміни режимів роботи пристрою;
- максимальна потужність, яка споживається пристроєм – не більше 5 Вт;
- протокол обміну – Modbus RTU;
- інтерфейс зв’язку – RS 485.
