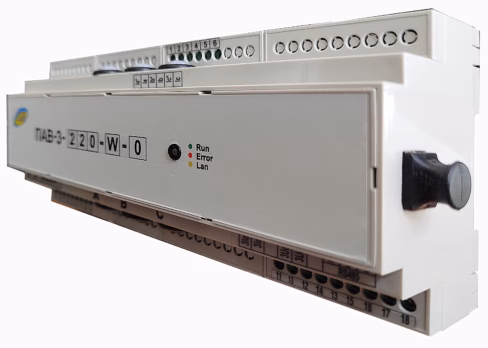

Пристрій ПАВ-3 АИАР.426449.003 – Вимірювання струмів, напруг і потужності

Пристрій ПАВ-3 АИАР.426449.003 – Вимірювання струмів, напруг і потужності 5496
Пристрій ПАВ-3 АИАР.426449.003 – Вимірювання струмів, напруг і потужності 5497

Пристрій ПАВ-3 АИАР.426449.003 – сучасне рішення для вимірювання чинних струмів, напруг та потужності з подальшим перетворенням отриманих даних у протоколи обміну Modbus RTU та (опціонально) Ethernet IEC 60870-5 104. Пристрій може бути використаний в автоматизованих системах енергетичного контролю та управління.

Функціональні можливості пристрою ПАВ-3:

  • Вимірювання фазних та лінійних струмів і напруг у широкому діапазоні значень.
  • Обчислення повної, активної та реактивної потужності.
  • Розрахунок коефіцієнта потужності з високою точністю.
  • Передача даних через інтерфейс RS485 за протоколом Modbus RTU.
  • Опціональна підтримка підключення через Ethernet (RJ-45) за протоколом IEC 60870-5 104.
  • Широкий діапазон номінального струму ТТ для різних умов експлуатації.
  • Живлення як від змінного (AC), так і від постійного (DC) струму.

Переваги використання:

  • Висока точність вимірювання параметрів електричних мереж.
  • Гнучкість підключення завдяки підтримці різних комунікаційних протоколів.
  • Простота монтажу та налаштування.
  • Можливість роботи з різними системами контролю та управління.

Сфери застосування:

  • Енергетичні компанії та підприємства.
  • Автоматизовані системи управління.
  • Промислові підприємства.
  • Об'єкти критичної інфраструктури.

Монтаж та підключення:

Пристрій ПАВ-3 легко монтується на DIN-рейку або у щитову панель, що забезпечує зручність його інтеграції у вже існуючі системи.

ПараметрДіапазонТоч-ть
Чинне значення (A,B,C) токов, А0,2 – 1004%
Чинне значення (3I0) токов, А0,01 – 54%
Діючі значення лінійних (A,B,C,3U0)(фазних) напруг, В1-125

±5 В
Повна потужність, кВА0-99994%
Активна потужність, кВт0-99994%
Реактивна потужність, квар0-99994%
Коефіцієнт потужності-1 ... 14%
Номінальний струм ТТ, А20-800
Напруга живлення AC (DC), В90-264 / (125-370)

НАСТАНОВА З ЕКСПЛУАТАЦІЇ ПАВ-3

Програма WisiNet_2 для МРЗС-05Л, МРЗС-05Д, MRZS

Прошу уваги! Додалось багато нових версій приладів для коректоної роботи програма потрібно зберегти папку /data (з вашими архівами) видалити встановелну програму WisiNet_2 скачати з сайту архів і встановити програму WisiNet_2 і заміни нову папку /data на вашу, що була раніше Скачати програму WisiNet 2
